Guardamotor Schneider 1.6-2.5a Gv2

GUARDAMOTOR SCHNEIDER 1.6-2.5A GV2

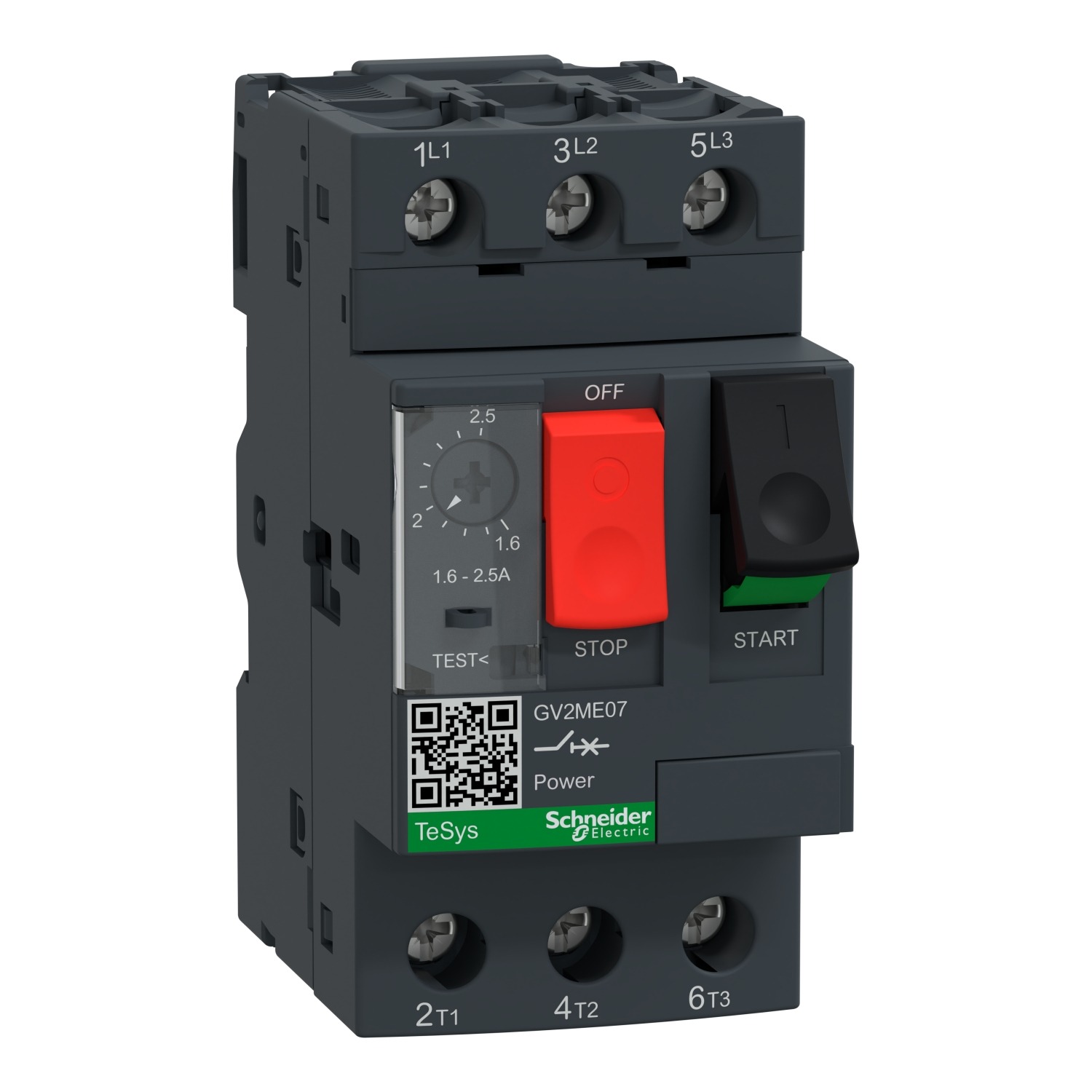

El Schneider Electric TeSys GV2ME07 es un disyuntor magnetotérmico tripolar diseñado para la protección integral de motores eléctricos en aplicaciones industriales y terciarias. Pertenece a la gama TeSys Deca GV2, destacándose por su fiabilidad, robustez y facilidad de instalación en carril DIN o placa. Su rango de ajuste térmico de 1,6 a 2,5 A lo hace ideal para motores de pequeña potencia, con disparo magnético fijo de 39 A para protección contra cortocircuitos.
Este modelo admite una tensión de empleo de hasta 690 V AC 50/60 Hz, con capacidad de corte de 100 kA en 230–500 V AC y 3 kA en 690 V AC, garantizando seguridad en condiciones de falla. Además, cuenta con sensibilidad a fallo de fase, función de seccionamiento y cumplimiento con normas internacionales IEC 60947, UL, CSA y ATEX. Compacto (89 × 45 × 78,5 mm, 0,26 kg) y con grado de protección IP20, asegura una vida útil de 100.000 ciclos mecánicos y eléctricos, convirtiéndose en una solución confiable para control y protección de motores.

Características técnicas clave

• Marca / Serie: Schneider Electric – TeSys Deca GV2
• Referencia: GV2ME07
• Tipo: Disyuntor magnetotérmico para motor (protección térmica + magnética)
• Número de polos: 3P
• Corriente nominal (In): 2,5 A
• Rango de ajuste térmico: 1,6…2,5 A
• Disparo magnético: 39 A
• Tensión de empleo (Ue): Hasta 690 V AC, 50/60 Hz
• Capacidad de corte (Icu): 100 kA (230–500 V AC), 3 kA (690 V AC)
• Poder de servicio (Ics): 100 % (hasta 500 V AC), 75 % (690 V AC)
• Potencia de motor admisible: 0,75 kW (400 V), 1,1 kW (500 V), 1,5 kW (690 V)
• Durabilidad: 100.000 ciclos mecánicos y eléctricos (AC-3/AC-4 a 415 V)
• Conexiones: Bornes de tornillo (1…6 mm² sólido, 1,5…6 mm² flexible)
• Torque de apriete: 1,7 N·m
• Dimensiones: 89 mm (alto) × 45 mm (ancho) × 78,5 mm (prof.)
• Peso neto: 0,26 kg
• Protección: IP20 (IEC 60529), IK04 contra impactos
• Normativas y certificaciones: IEC/EN 60947-4-1, UL, CSA, CCC, ATEX, Lloyds, BV, DNV-GL, UKCA, EAC
• Temperatura de funcionamiento: -20…60 °C
• Altitud admisible: ≤ 2000 m
• Garantía: 18 meses

Preguntas frecuentes (FAQ)

¿Qué tipo de protección ofrece el GV2ME07?
Protege motores contra sobrecargas (disparo térmico), cortocircuitos (disparo magnético) y fallos de fase.

¿Cuál es el rango de corriente ajustable?
Permite ajustar la protección térmica entre 1,6 y 2,5 A, lo que lo hace adecuado para motores pequeños.

¿Qué capacidad de corte tiene?
Ofrece hasta 100 kA en 230–500 V AC y 3 kA en 690 V AC, asegurando alta protección en fallas severas.

¿Cómo se instala?
Puede montarse en carril DIN de 35 mm o sobre placa mediante adaptador.

¿Qué vida útil tiene?
Está diseñado para 100.000 ciclos mecánicos y eléctricos, garantizando larga durabilidad.

¿Qué certificaciones posee?
Cumple con normas internacionales IEC, UL, CSA, ATEX, CCC, UKCA, EAC, entre otras.
